Demontarea
Pentru a demonta unitatea de alimentare (motor, cutie de viteze) urmați instrucțiunile de mai jos:
- efectuați operația de reducere a presiunii în sistemul de combustibil. Pentru a face acest lucru, lăsați motorul să funcționeze timp de 10 secunde cu pompa de combustibil oprită. Pentru a opri pompa de combustibil, scoateți siguranța;
- scoateți capota;
- goliți uleiul de motor;
- deconectați bornele negative și pozitive ale bateriei;

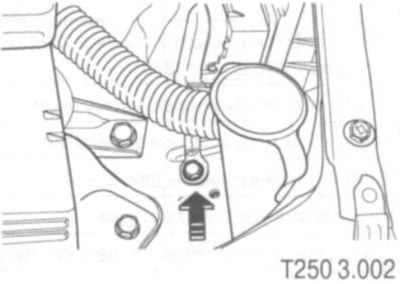

- deconectați pământul de cadrul mașinii;
- descărcarea sistemului de aer condiționat;
- deconectați conectorul senzorului de temperatură a aerului admis (IAT);

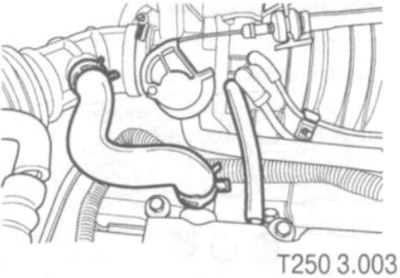

- deconectați conductele de aer de la supapa de accelerație și de la filtrul de aer;
- deconectați ventilatorul de la capacul chiulasei;
- scoateți roata față dreaptă și apărătoarea de noroi;
- scoateți cureaua de transmisie auxiliară (dacă este instalat);
- scoateți șurubul de reglare a alternatorului;
- scurgeți lichidul de răcire;
- scoateți radiatorul și ventilatorul de răcire a motorului;
- deconectați furtunul superior al radiatorului de la carcasa termostatului;
- deconectați furtunurile de retur și de presiune ale servodirecției (dacă este instalat) de la pompa;

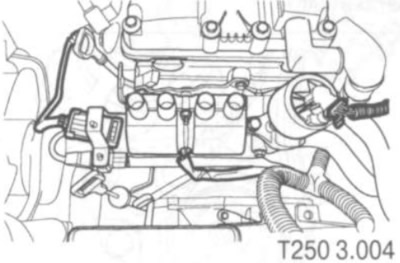

- deconectați conectorul electric de la bobina de aprindere (EI) și modulul de control al transmisiei/clema de masă ECM de la galeria de admisie și de la demaror;
- deconectați conectorul senzorului de oxigen;
- deconectați conectorii cablajului injectorului de combustibil;
- deconectați conectorul supapei de control al aerului în gol (IAC) și conectorul senzorului de poziție a clapetei de accelerație (TPS);
- deconectați conectorul senzorului de temperatură a lichidului de răcire a motorului (ECT);
- deconectați conectorul regulatorului de tensiune al generatorului;
- deșurubați șuruburile de fixare și scoateți capacul decorativ al motorului;
- deconectați senzorul de poziție a arborelui cu came;
- deconectați conductele de vid (inclusiv acționarea frânei);

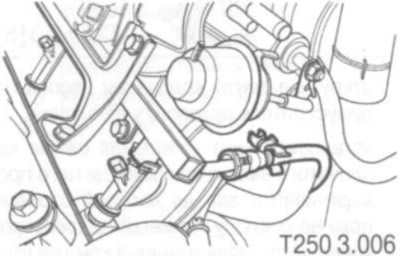

- deconectați conducta de alimentare cu combustibil;

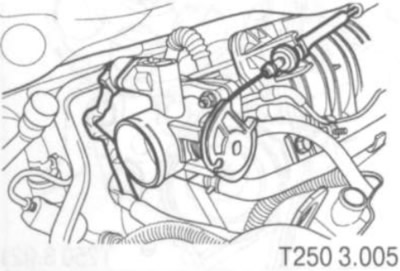

- deconectați cablul clapetei de accelerație de la carcasa și suportul galeriei de admisie;
- deconectați furtunul lichidului de răcire al rezervorului de expansiune de la corpul clapetei;

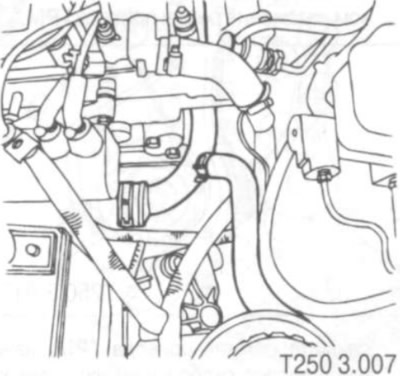

- deconectați furtunul de evacuare a încălzitorului de la conducta de lichid de răcire;
- deconectați furtunul de încălzire de la chiulasa;
- deconectați furtunul de lichid de răcire al vasului de expansiune de la conducta de lichid de răcire;
- deconectați furtunul inferior al radiatorului de la conducta de lichid de răcire;
- deconectați cablul de clemă "S" al releului solenoidului demarorului;

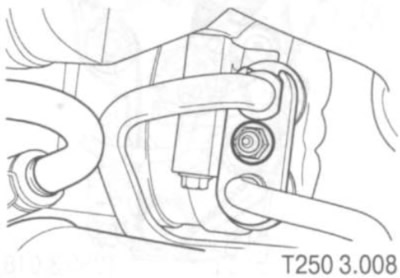

- deșurubați șurubul de blocare al racordului furtunului compresorului de aer condiționat;
- deconectați racordul furtunului compresorului de aer condiționat de la compresor;
- deconectați conectorul electric de la bobina compresorului de aer condiționat;
- deconectați furtunul servodirecției de la pompa de direcție;

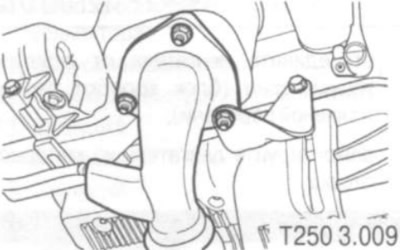

- deșurubați piulițele care fixează flanșa inferioară a convertizorului catalitic;

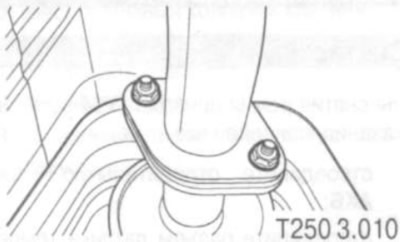

deșurubați piulițele și scoateți partea din față a țevii de evacuare;
- deșurubați șurubul de montare și scoateți fulia arborelui cotit;
- deconectați furtunurile de vid și conectorul electric de la solenoidul sistemului de emisie prin evaporare;

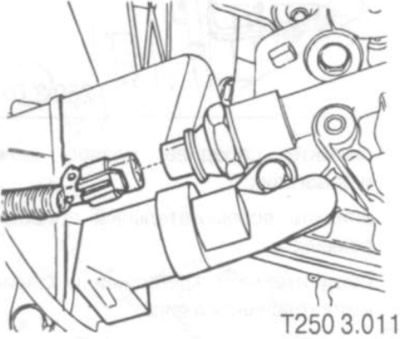

- deconectați conectorul electric al senzorului de presiune a uleiului;
- deconectați senzorul de poziție a arborelui cotit (CPS) și conectorii senzorului de detonare;
- deșurubați șurubul de fixare și scoateți senzorul de poziție a arborelui cotit (CPS);
- instalați un dispozitiv de ridicare adecvat sub motor;
- scoateți capacul compartimentului de service;
- deșurubați șuruburile de fixare și scoateți convertizorul de cuplu (transmisie automată);
- scoateți conductele servodirecției;
- deșurubați șuruburile de montare și scoateți traversa inferioară;

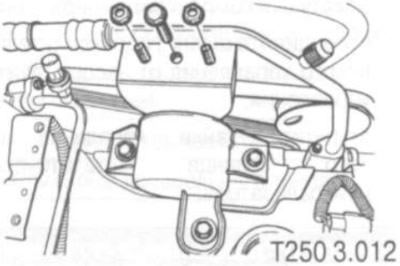

- deșurubați șuruburile de fixare și scoateți suportul de fixare al motorului din dreapta de pe blocul cilindrilor;
- deconectați motorul de la unitățile de transmisie (cutie de viteze și unitatea de transmisie finală);
- scoateți motorul din compartimentul motor.
Instalare
Instalarea unității de alimentare se efectuează în ordinea inversă a demontării.
