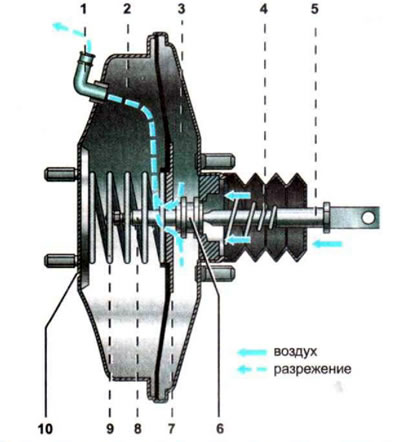

Шематски дијаграм појачивача кочница: 1 - неповратни вентил; 2 - вакуумска комора; 3 - атмосферска комора; 4, 9 - повратне опруге; 5 — штап; 6 - двоструки вентил (вакуумски и атмосферски); 7 - дијафрагма; 8 - потискивач; 10 — кућиште вакуумског појачивача

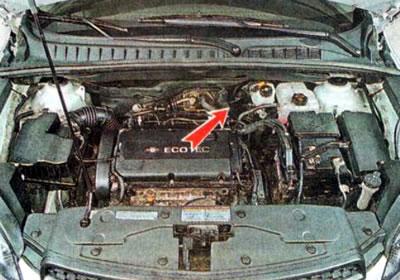

Појачивач се састоји од две коморе 2 и 3, одвојене дијафрагмом 7. Комора 2 појачивача, окренута ка главном кочионом цилиндру, назива се вакуум, а комора 3 на страни педале кочнице назива се атмосферска. Вакуумска комора је повезана цеви преко неповратног вентила 1 са пријемником мотора, тако да када мотор ради, у њој се ствара вакуум. Када се педала кочнице отпусти, двоструки вентил омогућава пролазак вакуума у атмосферску комору 3 и блокира проток атмосферског ваздуха. Као резултат тога, притисак са обе стране дијафрагме је исти. Након притиска на педалу кочнице, вакуумски вентил се затвара, а атмосферски вентил се отвара и кроз њега спољашњи ваздух улази у комору 3. Притисак у њему се упоређује са атмосферским притиском. Истовремено, вакуум у комори 2 обезбеђује додатну силу кочења. Ако се педала кочнице отпусти, повратне опруге ће померити шипку и дијафрагму у њихов првобитни положај и вакуум у обе коморе ће се изједначити.
Неповратни вентил спречава смањење вакуума у комори 3 под различитим условима рада мотора. Спољни ваздух који улази у комору 3 се пречишћава посебним филтерским улошком постављеним на страни шипке.
