Сензор температуре расхладне течности (Chevrolet Orlando 1)

Сензор температуре расхладне течности је дизајниран да прати температуру мотора. Сензор је термистор који мења своју електричну проводљивост у зависности од температуре околине. Како се температура расхладне течности повећава, отпор сензора се смањује. Добијене податке користи електронска контролна јединица (ECU) приликом израчунавања већине контролних команди намењених актуаторима система управљања мотором, као и за укључивање електричног вентилатора система за хлађење мотора.

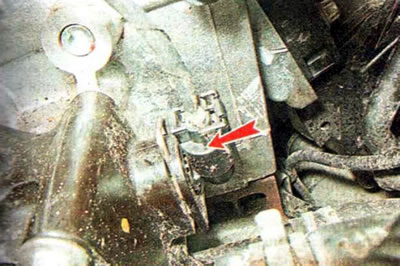

Мотор је опремљен са два сензора температуре расхладне течности. Један сензор се налази на задњем делу кућишта термостата, лево од блока цилиндра...

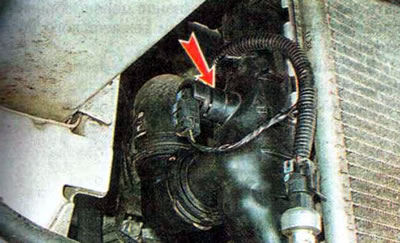

...други сензор је на десној страни у хладњаку система за хлађење мотора.

Замена

Потреба за обављањем радова утврђује се током дијагностике система управљања мотором. Пре замене сензора, требало би да проверите стање његових терминала и стање спојног блока. Могуће је да је узрок квара проблем са контактом због оксидованих терминала.



Приказана је замена сензора температуре расхладне течности у хладњаку; сензор у кућишту термостата се уклања на сличан начин.

За завршетак посла биће потребна нова расхладна течност.

1. Припремамо аутомобил за одржавање и поправку.

2. Одспојите жичани терминал са негативног терминала батерије.

3. Испустите расхладну течност.

4. Да бисте приступили сензору у хладњаку, уклоните облогу предњег браника.

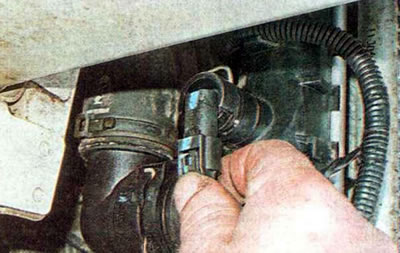

5. Притисните браву...

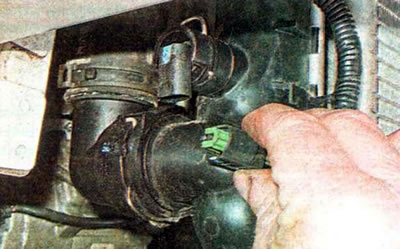

...и одспојите конектор каблова са сензора.



5. Визуелно проверите стање прикључака сензора и блока каблова.

6. Да бисте уклонили оксиде, третирајте их средством за чишћење и заштиту електричних контаката.

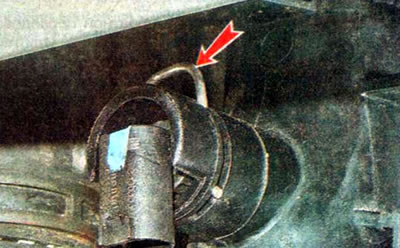

7. Користећи одвијач са прорезом, уклоните држач опруге и, повлачећи, извадите сензор из отвора.





Прикључак сензора је запечаћен гуменим прстеном, који се мора заменити.

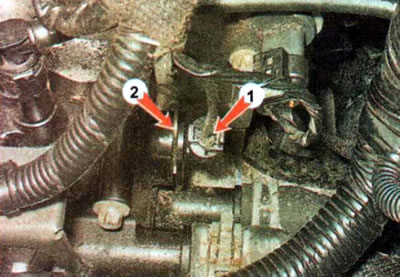

Замењујемо сензор у кућишту термостата са врха моторног простора.

Напомена: Сензор можете проверити мерењем отпора на његовим терминалима на различитим температурама. Вредности отпора треба да буду приближно исте као оне наведене у табели. У супротном, сензор је неисправан.

Температура,°C	Отпор, kΩ
-40	93
-20	21.50
1	7.00
20	2.80
40	1.20
65	0.50
85	0.25
100	0.16

Препорука.

• Можете користити топлу воду за загревање сензора, вршећи мерења док се хлади.
• Да бисте повезали уређај са сензором, можете користити два комада танке ПВЦ цеви дужине око 10 мм. Цеви се стављају на терминале сензора, а сонде уређаја се убацују у њих.

8. Инсталирајте сензор обрнутим редоследом. Пре уградње, навлажите заптивни прстен расхладном течношћу.

9. Напуните систем расхладном течношћу. Покрећемо мотор и проверавамо да нема цурења расхладне течности испод сензора, у супротном решавамо проблем.
